Vista Frontal

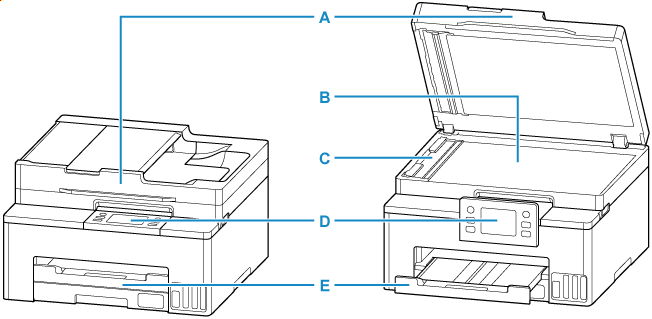

- A: Tampa de documentos
- Abra para carregar um original na exposição.
- B: Rolo pressor
- Coloque um original aqui.
- C: Assistente de digitalização do ADF
- Remova somente para limpar o ADF.
- D: Painel de controle
-
Utilize para alterar as configurações da impressora ou para operá-la. O painel é aberto pela bandeja de saída do papel antes do início da impressão.
- E: Bandeja de saída do papel
- Os papéis impressos são ejetados. Puxe-o para fora antes de imprimir.

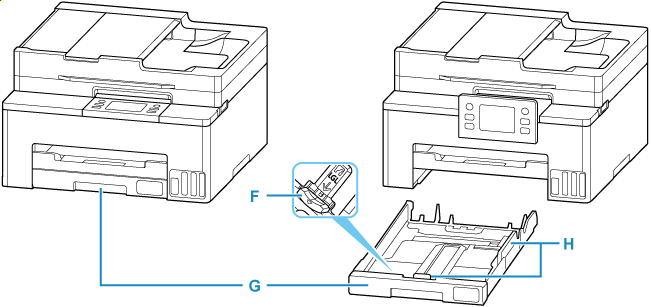

- F: Guia de redimensionamento
- Use-a para colocar papel de tamanho legal no cassete.
- G: Cassete
-
Coloca o papel e o alimenta na impressora.
- H: Guias do papel
- Alinhe com os lados direito/esquerdo/dianteiro da pilha de papel.

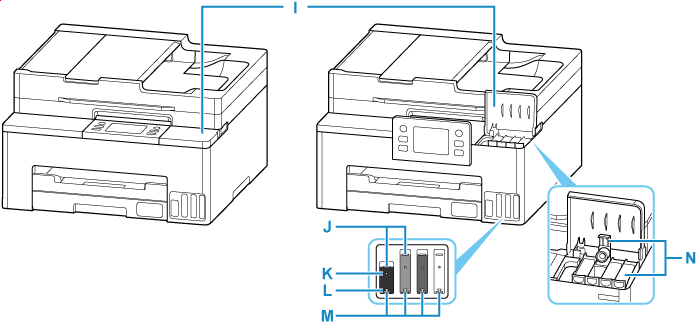

- I: Tampas do Cartucho de Tinta
- Abra para recarregar cartuchos de tinta.
- J: Linha de limite superior
- Indica a capacidade máxima de tinta.
- K: Ponto único
- Indica a quantidade de tinta necessária ao substituir a tinta na cabeça de impressão.
- L: Linha de limite inferior
- Indica o limite mais baixo de quantidade de tinta suficiente para imprimir. Recarregue o cartucho de tinta antes que a quantidade de tinta fique abaixo desta linha.
- M: Cartuchos de Tinta
-
O cartucho de tinta preto fica à esquerda e os cartuchos de tinta coloridos (ciano, magenta e amarelo) ficam à direita.
Se todos os níveis de tinto estiverem baixos, recarregue os cartuchos vazios.
- N: Tampas do cartucho
- Abra para recarregar cartuchos de tinta.

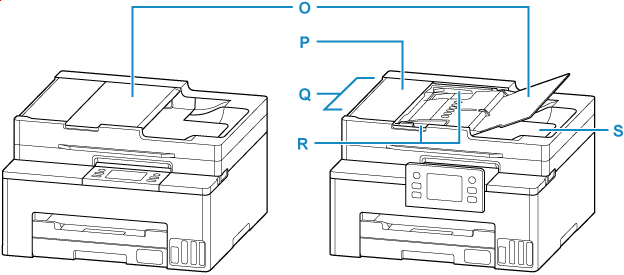

- O: Bandeja de documentos
- Abra para colocar um documento no ADF. É possível colocar duas ou mais folhas de documento do mesmo tamanho e espessura. Coloque o documento com o lado que você deseja digitalizar voltado para cima.
- P: Tampa do alimentador de documentos
- Abra quando estiver removendo documentos atolados.
- Q: ADF (Alimentador Automático de Documentos)
-
Coloque um documento aqui. Os documentos colocados na bandeja de documentos são digitalizados automaticamente, uma folha por vez.
- R: Guia de documentos
- Ajuste essa guia para que coincidam com a largura do documento no ADF.
- S: Slot de saída de documentos
- Os documentos digitalizados do ADF são entregues aqui.
